采用磁力馭動方式的真空閥門稱為真空電磁閥。電磁真空閥的密封機構與擋板閥相同，如圖1所示。平時，電磁閥的閥蓋靠彈簧壓緊封住管路通道，需要開啟時，將電磁線圈接通電流，產生磁力吸引銜鐵，帶動閥蓋，將閥門打開。

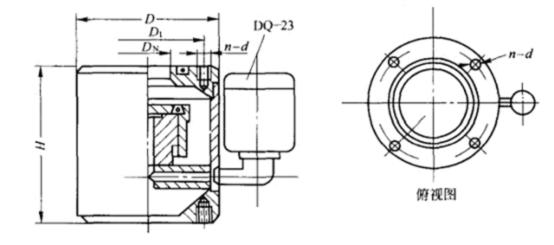

電磁閥也可以設計成帶有充氣作用的壓差式結構形式，如圖2所示，稱為真空壓差充氣閥或電磁壓差閥。它安裝在油封式機械泵的進氣口處.閥門與泵接在同一電源上，泵的啟動與停止直接控制了閥的開啟與關閉。當泵因工作需要或突然停電而停止運轉時，該閥利用大氣壓力使閥芯自動落下，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返流并污染真空系統，起到了保護真空系統的作用，有利于機械泵再次啟動。 |
